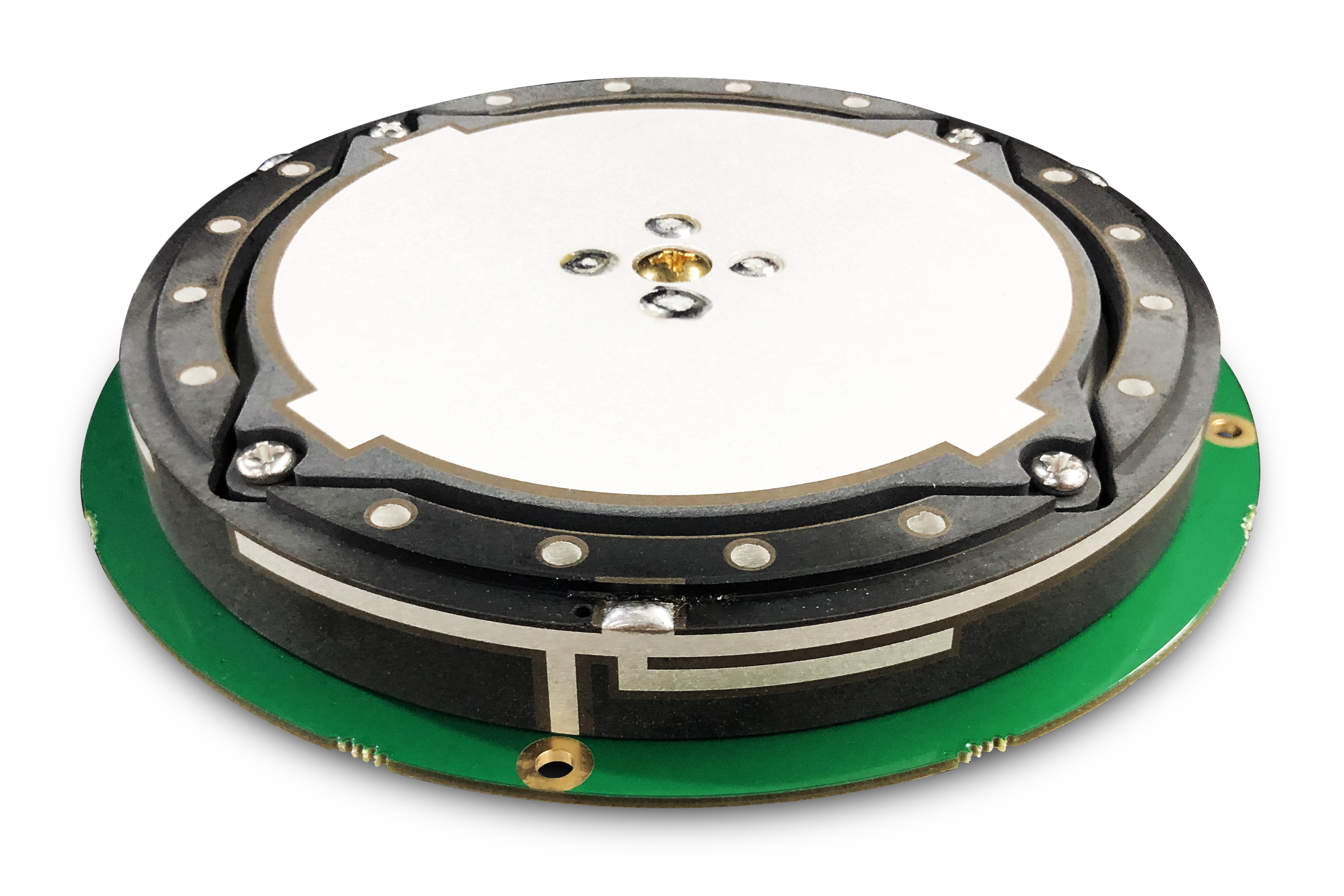

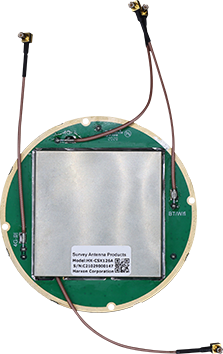

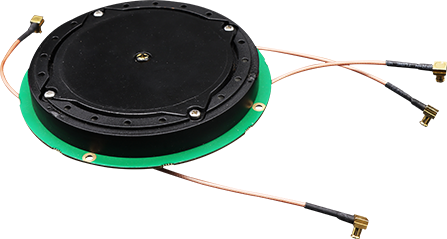

內置測量天線 HX-CSX126A
·支持 GNSS 四系統全頻段信號
·兼容4G、 BT 工作頻段
·相位中心穩定,毫米級定位精度
·結構可靠,電磁兼容性好
·出色的帶外抑制和抗干擾能力
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CSX126A 是一款涵蓋 GPS、 GLONASS、 BDS、 GALILEO 的小型四系統全頻內置測量天線, 并且可以兼容4G、 BT 工作頻段, 滿足目前測量設備多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等場合。
功能特性
四系統全頻段
支持 GNSS 四系統全頻段信號,兼容4G、 BT 工作頻段
厘米級定位精度
相位中心穩定,天線部分采用多饋點設計方案,實現相位中心與幾何中心的重合,將天線對測量誤差的影響降低到最小
系統間完美兼容
GNSS 天線與 4G、 BT 天線做兼容集成,一體化設計,并深度優化各系統天線間的隔離度,系統性的解決了一直困擾 RTK 接收機的電磁兼容問題
收星效果好
天線單元增益高,方向圖波束寬,確保低仰角信號的接收效果,保證在有遮擋等復雜環境下也能快速鎖定衛星
結構可靠,電磁兼容性好
采用自研的微波材料將通信天線和 GNSS 定位天線基板通過模具一體成型,損耗更低,重量更輕
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5
IRNSS L5
SBAS L1/L5
雙 4G/BT/WiFi
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
GNSS:4dBi
BT/WIFI:0.5dBi
4G:0.5dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
L2 頻帶: 40±2dB
L1 頻帶: 38±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3~ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ 100*17.8mm(不包含螺釘高度)
接頭形式
MCX-C-JW1.5
工作環境
工作溫度
-40℃~ +85℃
存儲溫度
-55℃~ +85℃
濕 度
95% 不冷凝
