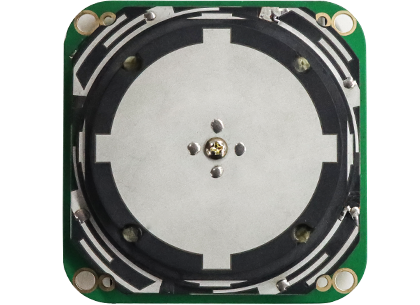

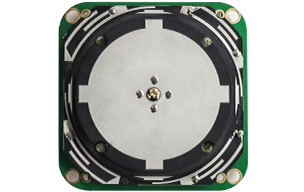

      內置測量天線 HX-CSX143A




·支持 GNSS 四系統全頻段信號

·兼容4G、 BT 工作頻段

·結構可靠，電磁兼容性好

·出色的帶外抑制和抗干擾能力

                            在線咨詢














      產品簡介


      功能特性


      規格參數


      應用領域


      同系列推薦






      產品簡介



            HX-CSX143A 是一款涵蓋 GPS、 GLONASS、 BDS、 GALILEO 的四系統全頻內置測量天線， 并且可以兼容 4G、BT 工作頻段， 滿足目前測量設備多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等場合。































      功能特性






      四系統全頻段
      支持 GNSS 四系統全頻段信號，兼容4G、 BT 工作頻段
      厘米級定位精度
      相位中心穩定，天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
      系統間完美兼容
      GNSS 天線與 4G、 BT 天線做兼容集成，一體化設計，并深度優化各系統天線間的隔離度，系統性的解決了一直困擾 RTK 接收機的電磁兼容問題
      收星效果好
      天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
      結構可靠，電磁兼容性好
      采用自研的微波材料將通信天線和 GNSS 定位天線基板通過模具一體成型，損耗更低，重量更輕









      規格參數




      天線特性
      頻率范圍
      GPS L1/L2/L5
      BDS B1/B2/B3
      GLONASS L1/L2/L3
      GALILEO E1/E6/E5a/E5b
      L-Band
      QZSS L1/L2/L5/L6
      IRNSS L5
      SBAS L1/L5
      4G、 BT\WIFI（ 2.4GHz， 5.8GHz）
      阻抗
      50歐姆
      極化方式
      右旋圓極化
      水平面覆蓋角度
      360°
      輸出駐波
      ≤2.0
      最高增益
      GNSS:4.5dBi
      BT/WIFI:0.5dBi
      4G:0.5dBi
      相位中心高度（以 PCB 板下表面為參考面）
      L1： 10.4mm   L2： 11.6mm
      相位中心誤差
      ±2mm
      低噪聲放大器指標
      增益
      L2 頻帶： 40±2dB
      L1 頻帶： 38±2dB
      噪聲系數
      ≤2dB
      輸出駐波
      ≤2.0
      帶內平坦度
      ±2dB
      工作電壓
      +3.3～ +12VDC
      工作電流
      ≤45mA
      差分傳輸延遲
      ≤5ns
      結構特性
      天線尺寸
      95.2*95.2*24.4mm
      接頭形式
      GNSS： MCX-C-JW1.5
4G 主副/BT/WIFI： IPEX 帶鎖扣
      工作環境
      工作溫度
      -40℃～ +85℃
      存儲溫度
      -55℃～ +85℃
      濕 度
      95% 不冷凝







      應用領域
