產品簡介

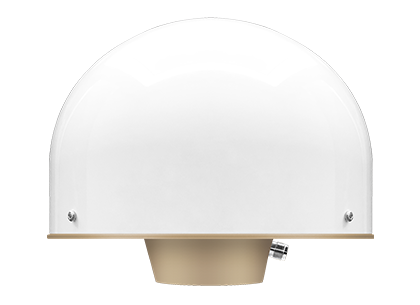

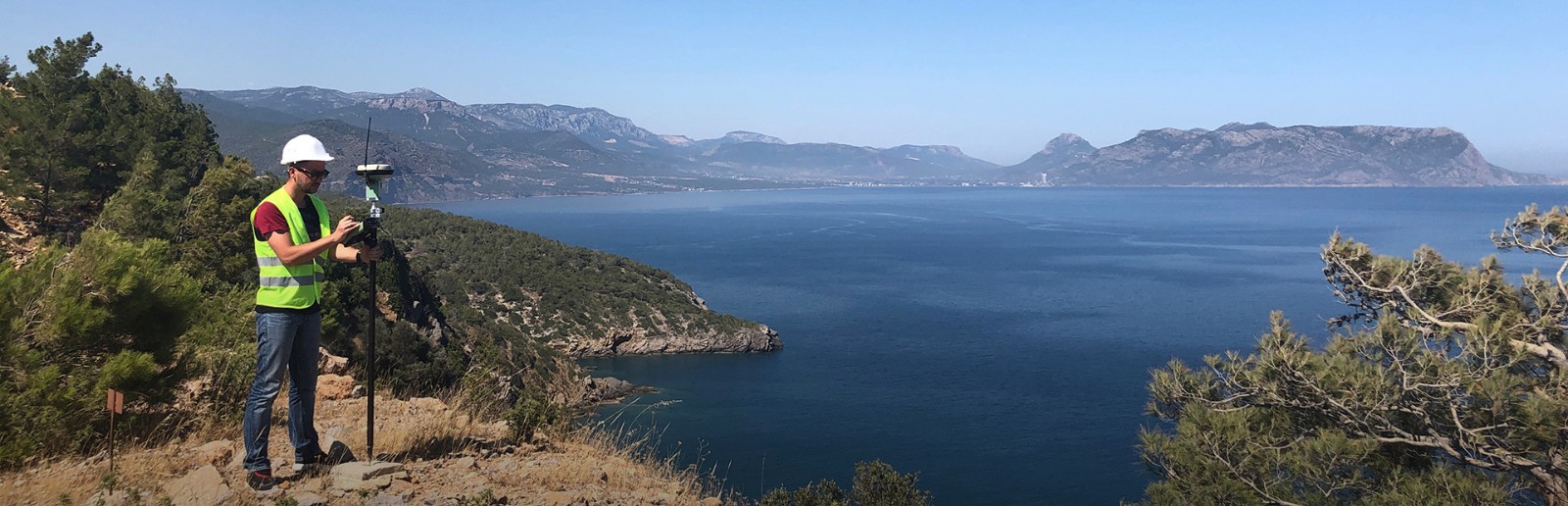

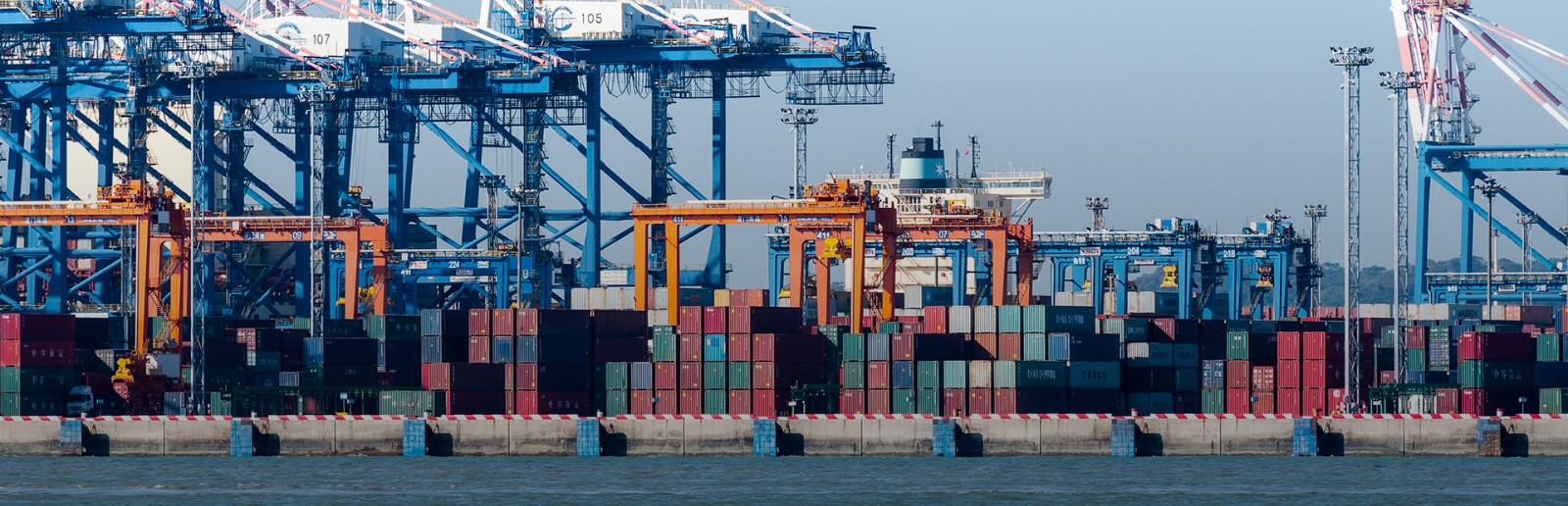

HX-CGX611A 是一款涵蓋 BDS、 GPS、 GLONASS、 GALILEO 的四系統全頻小型扼流圈天線，滿足目前測量設備高精度、多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等高精度場合。

功能特性

支持四系統全頻段信號

全面支持GPS、GLONASS、GALILEO、BDS四大全球衛星導航系統，支持日本SBAS、印度IRNSS區域衛星導航系統以及多種增強系統

毫米級定位精度

天線相位中心精度達到亞毫米級，且相位中心穩定性高，重復性好

優異的抗多徑能力

采用獨特的三維扼流圈結構設計，在多種應用場景下都能有效抑制多路徑干擾信號,提升天線綜合性能

強大的抗干擾性能

天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低系統失鎖風險

體積小，重量輕

尺寸φ185*132mm；重量約1.9Kg，尺寸和重量為現有3D扼流圈天線的四分之一

收星效果極佳

天線增益高,低仰角收星效果好，在樹林、建筑遮擋等復雜環境下也能穩定的輸出GNSS導航信號

結構堅固可靠

獨特的防水防塵設計，核心部件完全密封，防護等級達到IP67。MTBF超過3萬小時,可在各種惡劣環境條件下長期穩定工作

權威認證，專業可靠

天線通過了權威實驗室的OTA性能測試、各種環境實驗測試、以及CE/FCC等認證

規格參數

天線特性

頻率范圍

GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L1/L5
L-Band

阻抗

50歐姆

極化方式

右旋圓極化

天線軸比

≤3dB

水平面覆蓋角度

360°

輸出駐波

≤2.0

最高增益

6.5dBi

相位中心誤差

±1mm

低噪聲放大器指標

增益

50±2dB

噪聲系數

≤2dB

輸出駐波

≤2.0

帶內平坦度

±2dB

工作電壓

+3.3～ +12VDC

工作電流

≤60mA

差分傳輸延遲

≤5ns

結構特性

天線尺寸

Φ185*148mm

重量

≤1.8Kg

接頭形式

TNC 陰頭

安裝方式

5/8''×11 螺紋安裝孔

工作環境

工作溫度

-40℃～ +85℃

存儲溫度

-55℃～ +85℃

濕度

95% 不冷凝
