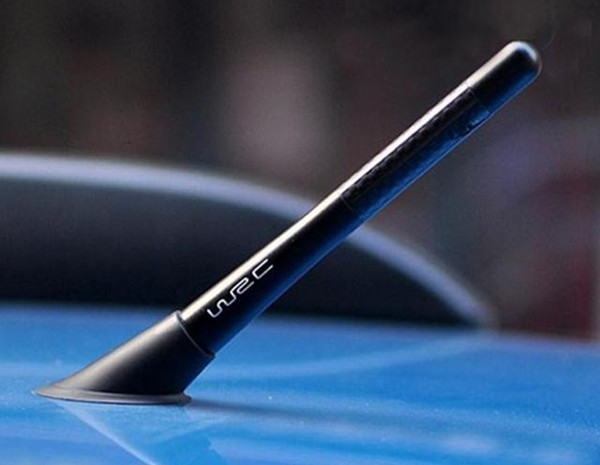

車載天線是攔截發射臺發射的高頻電波并傳輸給車載收音機、車載電話或無線電導航設備的接收機，以對載波解調的裝置。在車載行業中，天線一般是由FAKRA系列來體現的。

　　所謂FAKRA，是2000年時，由德國車廠為首的歐美12家車廠，共同推出的一種車載用音響與天線規格接頭，最多有40pin。一般的FAKRA需要滿足美國USCAR 和德國FAKRA 車載標準。FAKRA具有高性能、經濟有效的射頻特性等特性。

　　FAKRA的應用一般為：

　　遠程信息處理應用

　　– GPS

　　– 無線電

　　– 電視

　　– 手機

　　– WiFi

　　– Bluetooth

　　– 無鑰進入系統

　　其他市場

　　– SDARS

　　– 智能電網

　　Coding A: 無幻影支持的DAB(數字音頻廣播)/無線電設備。塑殼顏色為黑色。

　　Coding B: 有幻影支持的DAB/無線電設備。塑殼顏色為白色。

　　Coding C: GPS全球(衛星)定位系統。塑殼顏色為藍色。

　　Coding D: GSM(全球移動通信系統)手機全球移動通信系統。塑殼顏色為葡萄紫。

　　Coding E:電視1，CodingF:電視2。塑殼顏色分別為綠色與棕色。

　　Coding G: 遠程控制/無鑰進入系統，塑殼為灰色。

　　Coding H: GPS，塑殼為紫色。

　　Coding I: 無線電控制停車加熱，塑殼為米色。

　　Coding K: 具有中頻(IF)的無線裝置。塑殼顏色為咖喱黃。

　　Coding L, M, N: 未定義。塑殼顏色分別為：胭脂紅，粉橙色，粉綠色。這3個Coding，我們可自行定義，方便客戶選擇。

　　Coding Z：中性編號。塑殼為水藍色，傳說中的萬能型，可以適用于所有的Coding, 但是ZCoding 一般只用在測試接口上。所以說，其他型號缺料時，我們可以臨時用CodingZ來偏差。在一些特殊情況下(不建議)，可以將其他Coding磨成Z型來滿足裝配。

　　連接器的顏色符合RAL顏色系列，當然在生產過程中，細微的顏色差異也是可以接受的。

　　所以我們可以根據Coding與顏色來判定各個天線的功能，這樣可以很好的方便我們維修與定義。作為線束供應商，我們不單單只是了解生產與制造，還應明白其含義。至少，我們看到一個天線的連接器，應該知道它的功能。

　　對于天線所用的線纜，為同軸線纜(單芯屏蔽線)。

　　Do: 線纜的直徑

　　1：線纜內部的芯線的銅導體

　　2：線纜內部的芯線的絕緣層

　　3：線纜內部的鋁箔屏蔽層

　　4：鍍錫銅導體的編織物

　　5: 線纜外部的外皮

　　然后，在芯線上剝皮壓接端子，插入塑殼，及最終的成品就會完成。
