車載天線

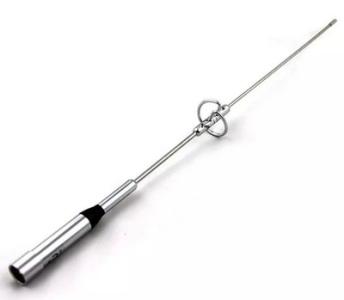

　　車載天線是指設計安裝在車輛上的移動通訊天線，最常見就是吸盤天線。由于吸盤天線安裝擺放容易，所以在一些簡易設臺場合常常用吸盤天線代替基地臺天線。車載天線結構上有縮短型、四分之一波長、中部加感型、八分之五波長、雙二分之一波長等形式的天線，理論上它們的效率依次增加，同樣工作頻段的天線的長度也依次增加。由于車輛本身有限高，加上過長的天線在車輛高速行進時形成的風阻，過橋洞、進入地下車庫都是問題，所以車載天線并不是越長越好，一般要求轎車天線不超過70厘米，面包車類要求天線更短。縮短型天線體積小巧，雖然增益不高，但適合使用于需要隱蔽天線的場合。一般的警用車輛建議安裝高增天線，尤其是在活動區域范圍比較大的車輛，350MHZ高增益天線多分為八分之五波長加感的形式，在距天線頂部二分之一波長距離處有一個加感線圈。400MHZ頻段雙二分之一波長天線具有較高的增益，它的外觀特征是天線的振子上有兩個加感線圈。八分之五波長天線和中部加感型天線也有較高的增益，且價格比較便宜，因此得到廣泛的使用。在作為臨時固定臺天線使用的場合可以考慮選用增益高的吸盤天線，天線的長度不必有過多限制。由于吸盤天線是根據汽車使用環境而設計，所以在作為固定使用時在其下吸一塊半徑大于1米的金屬板(如鐵皮)會有更好的使用效果。由于進口原裝的車載天線價格非常昂貴且優勢不突出，所以一般都選用國產車載天線。在天線選型階段主要參考天線的外型和增益。建議選用大廠家的名牌產品，他們提供的參數真實性比較高，制造工藝也有保證。如果是批量采購?fù)耆梢缘綄I(yè)天線制造廠家按使用頻段定制，以取得最佳的使用效果。

　　基地臺天線

　　基地臺天線在整個通訊系統中具有非常關鍵的作用，尤其是作為通訊樞紐的通信臺站。高增益天線不但可以增加無線電波的覆蓋面積，而且對接收信號也有一定的放大作用，可以更好的接收微弱的上行信號，改善移動臺與基地臺的無線通訊質量。一般情況下基地臺都選用高增益天線，對于有干擾的情況可以按實際情況考慮加裝窄帶濾波器以減小干擾的影響。常用的基地臺天線有玻璃鋼天線、四環陣天線、定向天線。

　　玻璃鋼天線為全向天線基本沒有方向性，適合基地臺位置位于通訊網絡中心區域的情況。由于玻璃鋼天線安裝容易，因此廣泛應用于各類基地臺站。玻璃鋼天線增益最高可以達到10db左右，增益越高天線也就越長，一般增益為5-6db增益的玻璃鋼天線在長度和價格上比較有競爭力，制造工藝也比較成熟，采用較多。該類天線除了電氣性能外，外層玻璃鋼天線罩的品質也有很大的差異，一些劣質產品在風吹日曬一年后外層玻璃鋼會出現開裂的情況導致整條天線報廢，一些大廠名牌的玻璃鋼天線在品質上更有保障。

　　定向天線相當于把多個方向上的能量集中到一個方向上來發射，具有主方向輻射增益高的特點，常用的是八木天線。八木天線的單元數越多其增益也越高，適合點對點遠距離通訊和位于通訊網邊緣的子臺站使用。比較適合位于偏遠地區的派出所定向與上級分局聯系之用，使用得當效果會優于玻璃鋼天線。

　　四環陣天線的特點是承受功率大、增益高、增益方向可調，適合通訊樞紐(分局和市局以及中繼臺站)使用，不過其價格比較高。四環陣天線四個發射振子方向可調，當四個振子間隔90度安裝時天線特性基本為全向，當四個振子全部安裝在同一方向時天線特性具有方向性，同時在主輻射方向增益提高。利用其增益方向可調的特性可以更好的適應非規則服務區。如果四環陣天線的增益不夠高可以考慮八環陣天線，它的特性與四環陣類似但提供了更高的增益。一般350MHZ頻段四環陣的增益為8db(全向)10db(定向)，八環陣的增益為12db(全向)15db定向)。
